Maszt to jeden z najważniejszych elementów konstrukcyjnych wózka widłowego, odpowiada za podnoszenie ładunków na wymaganą wysokość. To właśnie dzięki niemu wózki widłowe są tak wszechstronnymi narzędziami w logistyce, magazynowaniu i transporcie wewnętrznym. Wybór odpowiedniego masztu powinien być dostosowany do specyfiki zadań, miejsca i rodzaju przewożonych towarów.

W tym artykule przyjrzymy się szczegółowo budowie masztu wózka widłowego, omówimy różne jego typy oraz podpowiemy, na co zwracać uwagę, aby dopasować urządzenie do swoich potrzeb. Dowiedz się, jakie rozwiązania oferują maszty typu Simplex, Duplex i Triplex oraz jak ich parametry wpływają na codzienną eksploatację wózka widłowego.

Czy każdy wózek widłowy posiada maszt?

Maszt to centralny element konstrukcyjny niemal każdego wózka widłowego, który jest przystosowany do podnoszenia ładunków. Znajduje się on na przedniej części pojazdu, zwykle zamontowany bezpośrednio do ramy nośnej. Dzięki solidnej budowie oraz precyzyjnemu osadzeniu maszt może przenosić duże obciążenia, zapewniając jednocześnie stabilność podczas pracy.

Jednak nie każdy wózek widłowy posiada maszt – w prostych modelach, takich jak ręczne paleciaki czy niektóre wózki unoszące, tego elementu nie znajdziemy, ponieważ ich funkcjonalność ogranicza się do transportu na niskich wysokościach.

Budowa masztu wózka widłowego

Maszt wózka widłowego to konstrukcja złożona z ramy i ruchomych sekcji teleskopowych lub stałych, które pozwalają na podnoszenie wideł na odpowiednią wysokość. Jego budowa opiera się na współdziałaniu kilku elementów, który pełni określoną funkcję.

Główne elementy masztu:

  • Rama zewnętrzna i wewnętrzna – podstawowa część masztu. W prostszych konstrukcjach (Simplex) występuje tylko rama zewnętrzna, a w Duplex i Triplex dodatkowe ramy wewnętrzne zwiększają zakres podnoszenia.
  • Karetka – płyta, do której mocowane są widły lub osprzęt, przesuwająca się wzdłuż masztu.
  • Siłowniki hydrauliczne – odpowiadają za podnoszenie karetki i ram.
  • Łańcuchy podnoszące – przenoszą ruch z siłowników na karetkę i ramy, zapewniają stabilność podnoszenia.
  • Prowadnice – stabilizują ruch karetki i sekcji masztu, eliminując wibracje i blokady.

A widły? Są ważnym elementem układu masztu wózka widłowego, ale nie są częścią samego masztu. Są to narzędzia robocze, które montuje się na karetce. Widły służą do podnoszenia i transportowania ładunków.

Rodzaje masztów wózków widłowych

  • Simplex (maszt pojedynczy): do niskich wysokości. Maszt składa się z jednej sekcji.
  • Duplex (maszt podwójny): do większych wysokości, składa się z dwóch sekcji: ramy zewnętrznej i wewnętrznej.
  • Triplex (maszt potrójny): największy zasięg. Zbudowany z trzech sekcji: dwóch ram wewnętrznych i jednej zewnętrznej.


Parametry techniczne masztów

Parametry masztu wózka widłowego to coś, na co warto zwrócić uwagę, jeśli chodzi o wydajność i dostosowanie maszyny do konkretnych warunków pracy.

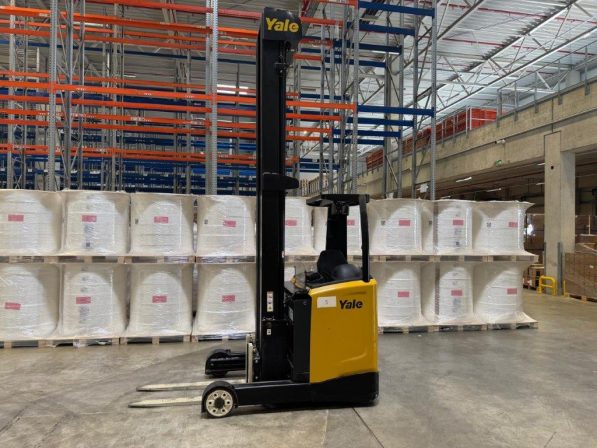

Po pierwsze, maksymalna wysokość podnoszenia – to ona decyduje, jak wysoko możemy unieść ładunek. Wózki mogą podnosić ładunki na wysokości od kilku metrów (np. przy pracy na niższych poziomach) do nawet 12 metrów w wózkach typu reach truck, które sprawdzają się w magazynach wysokiego składowania.

Kolejna rzecz to wolny skok. To po prostu wysokość, na jaką widły mogą się unieść, nie podnosząc całego masztu. Bardzo przydatne, gdy wózek musi pracować w przestrzeniach z ograniczoną wysokością, jak na przykład przy załadunku do niskich ciężarówek.

Nie zapominajmy o minimalnej wysokości masztu – to warto sprawdzić, jeśli wózek będzie poruszał się w miejscach z niskim stropem. Czym niższa ta wysokość, tym łatwiej manewrować w ciasnych przestrzeniach.

Do tego dochodzą inne parametry, takie jak prędkość podnoszenia i opuszczania masztu, czy stabilność konstrukcji – mają one wpływ przede wszystkim na bezpieczeństwo pracy. A jeśli chodzi o rodzaj masztu (pojedynczy, podwójny, potrójny), to wszystko zależy od tego, jak wysoko i jak ciężkie ładunki muszą być podnoszone.

Jak dbać o maszt wózka widłowego? Eksploatacja i konserwacja masztu.

Maszt wózka widłowego to element, który naprawdę musi być traktowany z uwagą, jeśli chcesz, żeby wszystko działało bez zarzutu.

Po pierwsze – nie przeciążaj wózka!  Zbyt ciężki ładunek to prosta droga do uszkodzenia maszyny, a w szczególności masztu.

Kolejna sprawa to regularne smarowanie masztu. Zapobiega zużyciu i chroni przed korozją, zwłaszcza po pracy w trudnych warunkach.

Ważne jest również sprawdzanie stanu siłowników i łańcuchów. Ich zużycie może wpływać na wydajność, więc ich wymiana na czas zapobiegnie poważnym uszkodzeniom.

Na koniec, wszelkie odkształcenia lub wgniecenia w masztach należy niezwłocznie zgłaszać do serwisu. Regularna konserwacja to klucz do długotrwałej i bezpiecznej pracy wózka widłowego
