Diagram udźwigu wózka widłowego – czym jest i jak go odczytać?

Czy wózek widłowy zawsze uniesie tyle, ile podaje producent? Tak się składa, że niekoniecznie, ale skąd masz to wiedzieć? Właśnie do tego służy diagram udźwigu wózka widłowego. Piszemy o tym, jak go czytać i dlaczego jest ważny nie tylko na egzaminie UDT, ale przede wszystkim w codziennej pracy.

Co to jest diagram udźwigu wózka widłowego?

Diagram udźwigu wózka widłowego (lub inaczej tabela udźwigu, wykres udźwigu) to graficzne przedstawienie możliwości podnoszenia konkretnego wózka widłowego.

Pokazuje on zależność między udźwigiem a innymi parametrami – przede wszystkim wysokością podnoszenia oraz położeniem środka ciężkości ładunku. Na takim diagramie odczytamy, jaki maksymalny ciężar może unieść dany wózek na różnych wysokościach podnoszenia i przy określonej odległości środka ciężkości ładunku od czoła wideł.

Nie są to wyłącznie suche wartości udźwigu – diagram uwzględnia wysokość masztu (H) oraz odległość środka ciężkości ładunku od wideł (C), które wpływają na bezpieczny udźwig.

Często na diagramie znajdziemy też informacje o ewentualnej redukcji udźwigu przy użyciu dodatkowego osprzętu (np. chwytaków, przedłużek wideł), ponieważ akcesoria te zmieniają parametry wózka.

Gdzie znajduje się diagram udźwigu?

Diagram udźwigu wózka widłowego można znaleźć w dwóch miejscach:

1. Dokumentacja dołączona do pojazdu.

Producent dołącza pełny diagram udźwigu do dokumentacji technicznej każdego wózka.

2. Na wózku widłowym – tabliczka znamionowa lub naklejka.

Aby operator miał dane udźwigu w polu widzenia, uproszczony diagram udźwigu  umieszczany jest także bezpośrednio na wózku widłowym – najczęściej w formie metalowej tabliczki znamionowej lub trwałej naklejki.

Tabliczkę znamionową można znaleźć na bocznej ścianie wózka, z przodu na kabinie, masce, wewnątrz kabiny operatora lub na maszcie, w „paleciakach” na dyszlu – tak, aby podczas pracy szybko sprawdzić dopuszczalne parametry.  Jest to nie tylko kwestia wygody, ale i wymóg przepisów BHP – każdy wózek widłowy musi posiadać czytelną, aktualną tabliczkę znamionową z danymi udźwigu umieszczoną na pojeździe.

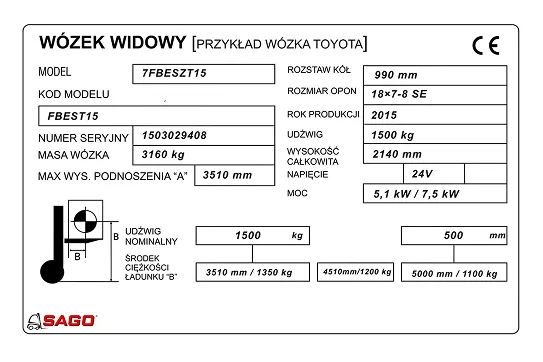

Na przykładzie tabliczki Toyoty litery oznaczeń wyglądają inaczej – producent używa symboli A (wysokość podnoszenia) i B (środek ciężkości). Warto wiedzieć, że oznaczenia mogą się różnić w zależności od marki, ale zasada odczytu pozostaje taka sama.

⚠️ WAŻNE! Rozdzielaj te pojęcia:

➤ Diagram udźwigu = tabela / wykres w dokumentacji producenta lub na wózku.

➤ Tabliczka znamionowa = dane obowiązkowe na wózku, zawiera najważniejsze informacje o parametrach technicznych wózka, w tym uproszczoną wersję diagramu udźwigu.

Czy wszystkie diagramy udźwigu wyglądają tak samo?

Odpowiadając na to pytanie – nie – diagramy udźwigu różnią się w zależności od wózka. Każdy model pojazdu ma własną charakterystykę udźwigu określoną przez producenta, dlatego diagram opracowany jest indywidualnie dla danego modelu i konfiguracji.

Różnice wynikają z wielu czynników, jak marka i model wózka, typ napędu, czy parametry konstrukcyjne masztu. Wpływ ma też dodatkowy osprzęt – wózek wyposażony w chwytaki, przedłużki wideł czy inne akcesoria będzie miał inny diagram niż ten sam model w wersji standardowej.

Dodatkowe wyposażenie, ze względu na zmianę środka ciężkości lub masy własnej osprzętu zmniejsza dopuszczalny udźwig, co producent uwzględnia, publikując odrębny wykres dla takiej konfiguracji.

Nie wolno stosować diagramów zamiennie między różnymi wózkami – wartości na nich są unikalne dla danego pojazdu i warunków jego pracy. Zawsze należy odczytywać informacje z diagramu dedykowanego konkretnemu modelowi.

Co zawiera diagram wózka widłowego?

Diagram ma postać tabeli lub wykresu i zawiera informacje o maksymalnym udźwigu dla danych parametrów – wysokości wznoszenia i odległości środka ciężkości ładunku od czoła wideł.

Jak czytać diagram udźwigu wózka widłowego?

Kluczem poprawnego “zdekodowania” wykresów jest zrozumienie sposobu zapisywania danych. Procedura odczytywania nie jest skomplikowana i składa się z kilku kroków:

1. Wyznaczenie środka ciężkości.

Środek ciężkości określa się jako odległość od czoła wideł do połowy długości ładunku. Wartość tę bierze się z wymiarów ładunku – np. długości palety czy skrzyni. Jeśli ładunek ma 1200 mm, to jego środek ciężkości wypada w połowie, czyli 600 mm od czoła wideł (Zakładając, że ładunek jest z jednolitego materiału).

2. Odnalezienie w tabeli dwóch wartości

Odległości środka ciężkości ładunku od czoła wideł (najczęściej dolny wiersz tabeli) oraz maksymalnej wysokości wznoszenia (zwykle skrajna lewa kolumna tabeli). Obie wartości podawane są w milimetrach. Maksymalną wysokość wznoszenia wózka można sprawdzić na tabliczce znamionowej wózka lub w dokumentacji producenta.

3. Wyznaczenie maksymalnego udźwigu

W tabeli odszukujemy pole, w którym przecinają się dwie linie: wysokość podnoszenia i odległość środka ciężkości. Odczyt polega na znalezieniu tych dwóch wartości i odczytaniu trzeciej na ich przecięciu.

Liczba wpisana w tej komórce to właśnie maksymalny dopuszczalny ciężar ładunku – Podawana jest w kilogramach. Jeśli ładunek jest cięższy – nie wolno go podnosić na tę wysokość.

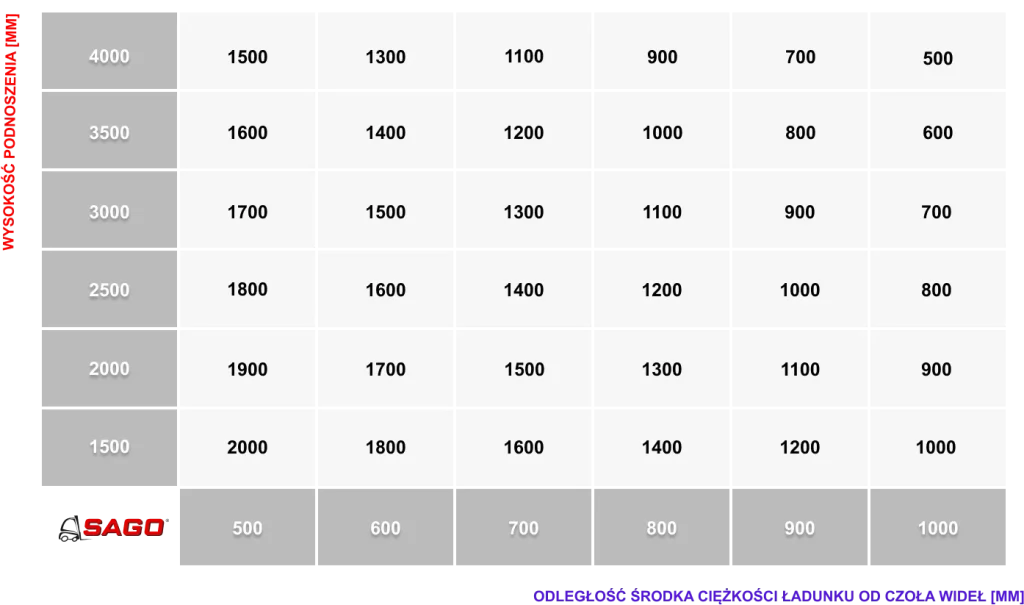

Przykład pełnego diagramu udźwigu w formie tabeli

Oś pionowa = wysokość na jaką można podnieść ładunek
Oś pozioma = odległość środka ciężkości ładunku od czoła wideł
Wartości w polach = maksymalny udźwig [kg]

Diagram redukcji udźwigu- udźwig nominalny vs. udźwig zredukowany

Warto w tym miejscu wyjaśnić pojęcia udźwig nominalny i udźwig zredukowany.

➤ Udźwig nominalny to maksymalna masa, jaką wózek uniesie w standardowych warunkach referencyjnych określonych przez producenta.

➤ Udźwig zredukowany to faktyczna maksymalna masa ładunku, jaką wózek może unieść – wyznaczona na nowym diagramie udźwigu sporządzonym przez konserwatora po zamontowaniu dodatkowego oprzyrządowania.

Diagram udźwigu przedstawia właśnie te zredukowane wartości udźwigu dla różnych scenariuszy – są one wyznaczone przez producenta lub uprawnionego konserwatora tak, by nie przekroczyć granic stabilności i wytrzymałości wózka.

Dlaczego poprawna interpretacja diagramu jest tak ważna?

Znajomość diagramu udźwigu to klucz do bezpiecznej pracy wózkiem widłowym – zarówno na co dzień, jak i podczas egzaminu UDT. Błędna interpretacja lub lekceważenie wykresu może doprowadzić do bardzo groźnych sytuacji, przede wszystkim utraty stateczności wózka i jego przewrócenia.

Przewrócenie się wózka widłowego to jedno z najpoważniejszych wypadków, które może się wydarzyć podczas pracy. Jeżeli dochodzi do wywrotki, to najczęściej przez prędkość lub przeciążenie wózka.

W kontekście przeciążenia warto podkreślić, że nie chodzi tylko o oczywiste przekroczenie udźwigu nominalnego pojazdu, lecz także o sytuacje, gdy ładunek pozornie mieści się w nominalnym limicie wagowym, ale przy danej wysokości lub daleko wysuniętym środku ciężkości przekracza dopuszczalne wartości z diagramu.

Prościej mówiąc, wózek może się przewrócić nawet przy podnoszeniu ładunku lżejszego niż jego udźwig nominalny, jeśli zignoruje się zależność udźwigu od wysokości i środka ciężkości. Dlatego – poprawne odczytanie diagramu uchroni operatora przed nieświadomą utratą stabilności maszyny.

Trójkąt stateczności

Wózek widłowy ma konstrukcyjnie wyznaczone granice stabilności.

Aby wózek widłowy zachował równowagę i nie przewrócił się w trakcie pracy, ważne jest zachowanie wypadkowego środka ciężkości w obrębie tzw. trójkąta stateczności ( nazywanego też trójkątem stabilności czy trójkątem bezpieczeństwa).

Na stateczność wózka największy wpływ mają 3 podstawowe parametry:

• Masa ładunku
• Odległość środka ciężkości ładunku od czoła wideł
• Wysokość podnoszenia ładunku

Wraz ze wzrostem masy ładunku środek ciężkości przesuwa się w stronę ładunku, a cały układ zbliża się do krawędzi trójkąta stateczności. Zbyt duży ciężar powoduje utratę równowagi i przewrócenie się wózka.

Podobnie działa zwiększanie odległości środka ciężkości od czoła wideł. Im dalej znajduje się ładunek, tym bardziej środek ciężkości przesuwa się na zewnątrz i wózek szybciej traci stabilność.

Wpływ ma też wysokość podnoszenia. Im wyżej unoszony jest ładunek, tym wyżej wędruje środek ciężkości i tym łatwiej o zachwianie równowagi wózka.

➤ Dlaczego piszemy o trójkącie stateczności? Diagram udźwigu jest narzędziem, które pozwala ocenić, czy planowana operacja mieści się w tych bezpiecznych granicach.

Diagram udźwigu na egzaminie UDT

W Polsce zagadnienie diagramów udźwigu stało się istotną częścią egzaminu UDT na operatora wózków jezdniowych. W najnowszych testach co najmniej jedno pytanie teoretyczne dotyczy diagramu udźwigu i sprawdza, czy kandydat potrafi interpretować zawarte na nim informacje.

Na egzaminie mogą paść pytania o stateczność wózka, tabliczkę znamionową, diagram udźwigu czy udźwig zredukowany. Kandydat często dostaje schematyczny diagram i musi z niego odczytać maksymalny ciężar lub wysokość podnoszenia przy zadanych parametrach.

Więcej o zdobywaniu uprawnień UDT w naszym artykule ➤ Kurs na wózek widłowy krok po kroku

Podsumowanie

Diagram udźwigu wózka widłowego to podstawowe narzędzie każdego operatora, obrazujące ograniczenia udźwigu w zależności od warunków pracy. Nie przedstawia jedynie jednej liczby udźwigu, lecz cały zestaw zależności między masą ładunku, wysokością podnoszenia a środkiem ciężkości. Jego poprawne odczytanie gwarantuje, że nie przekroczymy bezpiecznych możliwości wózka, nie narażając się tym samym na wypadki, czy uszkodzenie sprzętu.

Dlatego znajomość diagramu udźwigu jest tak ważna – wymagana przepisami, egzekwowana na egzaminach i przede wszystkim potrzebna w praktyce dla bezpieczeństwa pracy z wózkami widłowymi.
